제품 설명
ST 컨베이어 벨트 또는 스틸 코드 컨베이어 벨트는 탁월한 인장 강도와 내구성을 위해 벨트 내에 내장 된 강철 코드를 특징으로하는 고강도 응용 프로그램을 위해 설계되었으며, 무거운 작업 및 장거리 전달에 적합합니다. ..
강철 코드 컨베이어 벨트의 구조
강철 코드 배열
강철 코드 컨베이어 벨트의 핵심에는 종단 배치 강철 코드의 배열이 있는데,이 코드는 주요 하중 기반 요소 .이 코드는 일반적으로 고장성 강철로 만들어지며 평행 형성에 배치되어 . . 강철 코드의 숫자, 직경 및 간격이 포함될 수 있습니다. 이 배열은이 벨트의 특징 인 높은 인장 강도를 제공하는 데 중요합니다 .
강철 코드의 코팅 및 포함
컨베이어 벨트의 각 강철 코드는 특수한 고무 화합물로 코팅되어 부식을 방지하고 고무와의 강한 결합을 보장하며 벨트의 성능 및 수명에 중요한 요소 인 고무와 강한 유대를 보장하며 균일하게 배포합니다 ..
상단 및 하단 덮개
벨트의 강철 코드와 고무의 코어는 고무 또는 유사한 재료로 만든 상단 및 하단 덮개에 싸여 있으며, 마모, 눈물 및 수분, 화학 물질 및 극한 온도와 같은 환경 요소에 대한 추가 보호 기능 .

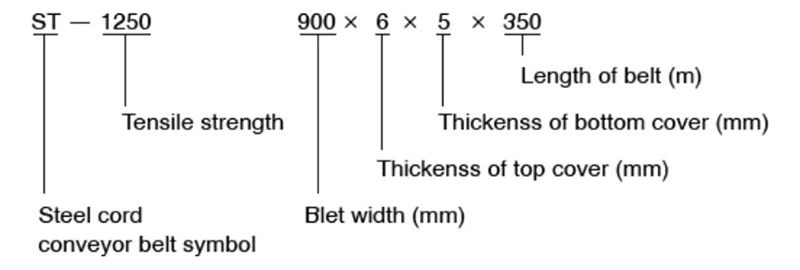

강철 코드 컨베이어 벨트의 사양 설명
특징
높은 인장 강도 :벨트는 대규모 스팬, 장거리 재료 운송에 적합합니다 .
사용 중 작은 신장 :벨트는 매우 짧은 테이크 업 뇌졸중 거리 만 필요합니다 .
드라이브 풀리의 작은 직경 :벨트 본체는 세로 정렬 된 강철 코드의 층을 골격으로 가지고 있으므로 플렉스 피로에 저항력이있어 . 따라서 더 작은 직경의 드라이브 풀리를 사용하여 장비를 더 작게 만드는 데 사용될 수 있습니다 ({1}}.
고무 코드와 스틸 코드 사이의 높은 접착력 :강철 코드는 표면에 아연으로 코팅되며, 사용 된 고무는 강철 코드 .와 함께 우수한 접착력의 특성을 갖습니다. 따라서 고무는 강철 코드에 단단히 부착되어 충격에 강하고 떨어 뜨리기가 어렵 기 때문에 고무 벨트는 길다 ..
강철 코드의 장력조차도 :제조의 고급 기술로 인해 강철 코드는 매우 균등하게 배열되어 동일한 장력을 갖기 때문에 벨트는 달리기에 균형이 잘 잡히고 끔찍한 작동 .입니다.
좋은 통로 능력 :벨트 본체에는 횡 방면 골격이 없으므로 깊은 트로프를 쉽게 형성하기 쉽기 때문에 벨트는 더 많은 재료를로드하고 재료가 .을 벗어나지 못하게 할 수 있습니다.
엑스레이로 벨트 검사 :사용자는 X- 레이를 사용하여 컨베이어 기계의 골격 강 코드의 손상을 검사하여 사고가 발생하지 않도록 할 수 있습니다. .
매개 변수
|
벨트 사양의 강도 |
ST630 |
ST800 |
ST1000 |
ST1250 |
ST1600 |
ST2000 |
ST2500 |
ST3150 |
ST3500 |
ST4000 |
ST4500 |
ST5000 |
ST5400 |
ST6300 |
|
종 방향 긴장된 강도 |
630 |
800 |
1000 |
1250 |
1600 |
2000 |
2500 |
3150 |
3500 |
4000 |
4500 |
5000 |
5400 |
6300 |
|
강선 mm의 최대 공칭 직경 |
3 |
3.5 |
4 |
4.5 |
5 |
6 |
7.2 |
8.1 |
8.6 |
8.9/9.1 |
9.7 |
10.9 |
11.3 |
12.3 |
|
우주 코드 |
10 |
10 |
12 |
12 |
12 |
12 |
15 |
15 |
15 |
15/17 |
16 |
17 |
17 |
18 |
|
상단 덮개 두께 |
5 |
5 |
6 |
6 |
6 |
8 |
8 |
8 |
8 |
8/8 |
8 |
8.5 |
9 |
10 |
|
바닥 덮개 두께 |
5 |
5 |
6 |
6 |
6 |
6 |
6 |
8 |
8 |
8/8 |
8 |
8.5 |
9 |
10 |
|
품질 |
18 |
19.5 |
21.5 |
22.2 |
26.1 |
33.1 |
35.3 |
41.1 |
45 |
45/45 |
51 |
59 |
62 |
65 |
|
너비 사양 |
강철 코드의 수 |
|||||||||||||
|
800 |
75 |
75 |
63 |
63 |
63 |
63 |
50 |
50 |
||||||
|
1000 |
95 |
95 |
79 |
79 |
79 |
79 |
64 |
64 |
64 |
64/56 |
59 |
55 |
55 |
54 |
|
1200 |
113 |
113 |
94 |
94 |
94 |
94 |
76 |
76 |
77 |
77/68 |
71 |
66 |
66 |
63 |
|
1400 |
133 |
133 |
111 |
111 |
111 |
111 |
89 |
89 |
90 |
90/79 |
84 |
78 |
78 |
74 |
|
1600 |
151 |
151 |
126 |
126 |
126 |
126 |
101 |
101 |
104 |
104/91 |
96 |
90 |
90 |
85 |
|
1800 |
171 |
143 |
143 |
143 |
143 |
114 |
114 |
117 |
117/108 |
109 |
102 |
102 |
96 |
|
|
2000 |
159 |
159 |
159 |
159 |
128 |
128 |
130 |
130/114 |
121 |
113 |
113 |
107 |
||
|
2200 |
176 |
141 |
141 |
144 |
144/125 |
134 |
125 |
125 |
118 |
|||||
|
2400 |
193 |
155 |
155 |
157 |
157/137 |
146 |
137 |
137 |
129 |
|||||
|
2600 |
209 |
168 |
168 |
170 |
170/148 |
159 |
149 |
149 |
140 |
|||||
|
2800 |
184 |
184/160 |
171 |
161 |
161 |
151 |
||||||||
강철 코드 컨베이어 벨트의 커버 등급
커버 특성에 따르면, 강철 코드 벨트는 정상 등급 사용, 명성 저항성, 냉방 저항성, 내마모성, 내선 저항성, 산성, 오일 저항성 등을 포함합니다 ..
|
유형 |
표준 및 매개 변수 |
|
정상 등급 |
gb/t 9770-2001, DIN22131, AS1333 |
|
불꽃 저항 |
MT 668-2008 AS1333 |
|
내화성 |
hg 2539-1993 (i, ii type) din22131k |
|
내열성 |
hg/t 2297-1992 gb/t 20021-2005 |
|
내마모성 |
해안 마모는 90mm 이상 또는 동일합니다3DIN22131W, AS1333A |
|
마모 및 열 rsistant |
125도 미만, 내마모성이 150mm 이상 또는 동일합니다.3 |
|
눈물 저항 |
hg/t 3646-1999 |
|
차가운 저항 |
hg/t 3647-1999, 취약 온도 -20 학위 ~ -50 정도 |

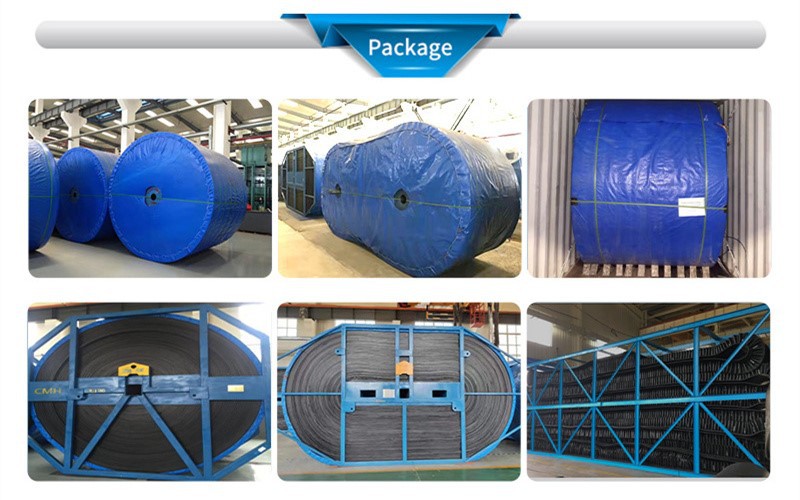

컨베이어 벨트 포장
-PVC 방수 천, 표준 수출 포장 또는 합의 된대로 .
- 패키지 코어는 플라스틱/스틸 코어로 만들어졌습니다
- 고무 EP 컨베이어 벨트의 롤 당 최대 500m
- 20 "컨테이너 1 개는 5 ~ 8 롤의 컨베이어 벨트를로드 할 수 있습니다.
-40 "컨테이너 1 개 8-10 컨베이어 벨트 롤을로드 할 수 있습니다.
